围护 结构 | 做法说明 | 传热系数 K [W/(m2·K)] | 传热系数限值K [W/(m2·K)] |
外墙 | 一、二层及楼梯间:200mm厚钢筋混凝土墙体+250mm厚石墨聚苯板+50mm厚现浇混凝土防护层 其余部分:50mm厚预制混凝土页板+100mm厚现浇混凝土+50mm厚预制混凝土页板+250mm厚石墨聚苯板+50mm厚胶粉聚苯颗粒 | 0.15 | 0.15 |
屋面 | 100mm厚钢筋混凝土楼板+250mm厚高容重石墨聚苯板 | 0.13 | 0.15 |
非供暖地下室顶板 | 80mm厚挤塑聚苯板+100mm厚钢筋混凝土楼板+100mm厚岩棉板 | 0.20 | 0.25 |
分户楼板 | 100mm厚钢筋混凝土楼板+30mm厚挤塑聚苯板 | 0.76 | 0.80 |
分户墙 | 30mm厚无机轻集料保温砂浆+200mm/180mm厚钢筋混凝土(加气块)+30mm厚无机轻集料保温砂浆 | 0.985 | 1.00 |
分隔供暖与非供暖空间的隔墙 | 30mm厚无机轻集料保温砂浆+200mm/180mm厚钢筋混凝土(加气块)+30mm厚无机轻集料保温砂浆 | 1.00 | 1.00 |
分隔被动区域与非被动区域的隔墙 | 130厚岩棉板(非被动区侧)+200厚钢筋混凝土 | 0.29 | 0.30 |

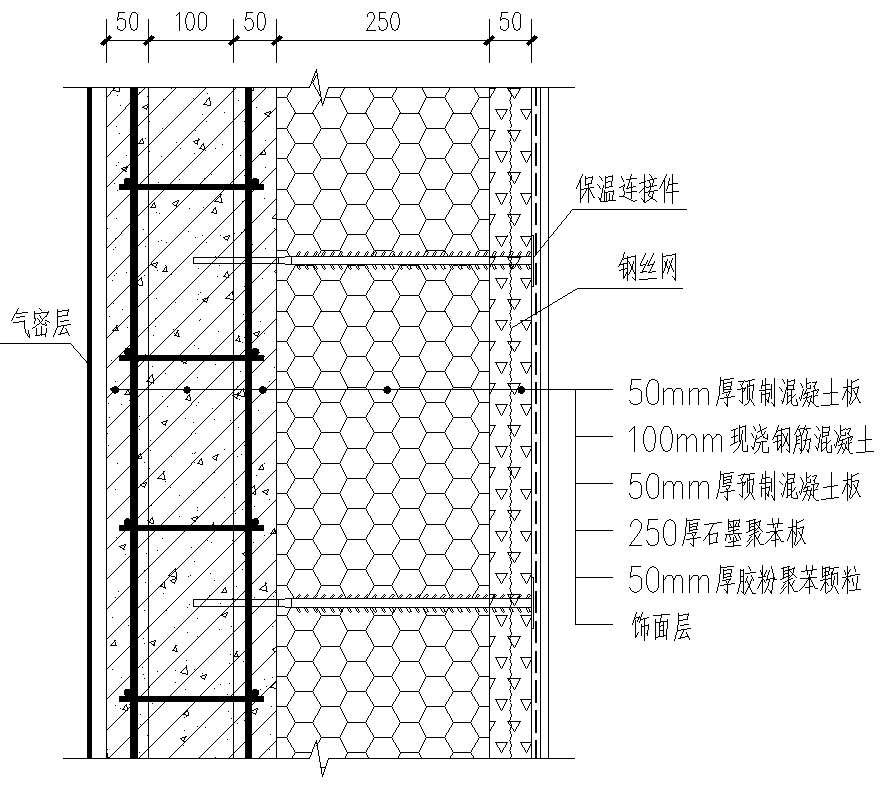

一、二层及楼梯间外墙保温采用“现浇钢筋混凝土钢筋桁架内置保温”形式,该构造由饰面层、厚度不小于50mm的防护层和石墨聚苯板拼装组合成的保温层构成,并通过内置钢筋桁架、拉结筋与现浇钢筋混凝土结构层形成有效连接,起保温、防护作用的构造系统。其余部分外墙采用装配式保温结构一体化预制外墙板,该构造由结构层(50mm厚预制混凝土页板+100mm厚现浇混凝土+50mm厚预制混凝土页板)、石墨聚苯板保温层以及厚度不小于50mm的防护层组合而成,并通过专用保温连接件与结构层形成有效连接。
本工程每户采用被动房专用能源环境一体机(以下简称能源环境机),解决室内空调及通风需求,每户各配一台,对各房间进行供冷、供热、新风供给与净化。能源环境机冷热源为空气源热泵机组,其低环境温度名义工况下的性能系数COP不低于2.0。设备安装在厨房吊顶内,各主要功能房间分别设置送风口,餐厅设置集中回风口,卫生间设置排风口。系统可根据室内温度和CO2浓度、PM2.5浓度自动运

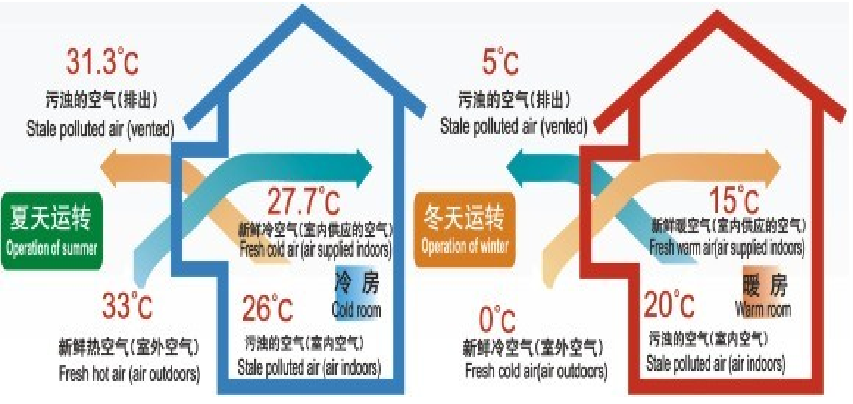

本项采用带高效热回收功能的新风机组为室内提供新鲜空气。新风系统设计主要满足以下要求:
新风热回收系统宜采用全热回收,全热回收效率≥70%,显热热回收效率≥75%;热回收装置单位风量风机耗功率不大于0.45Wh/m3。
冬季当室外新风温度低于-5℃时,对室外新风进行自动电加热预热。

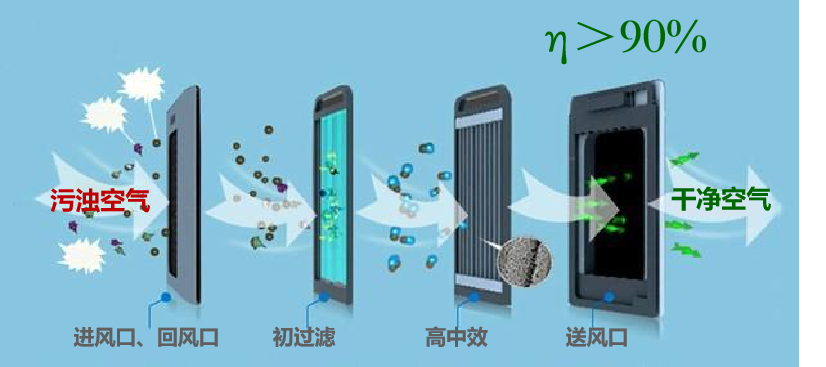

新风进口及室内回风口应设置低阻高效的空气净化装置,过滤等级不低于G4+F7,并具有提示更换功能。
通向室外的新风管道包覆80mm厚橡塑保温,通向室外的排风管道包覆60mm厚橡塑保温,应在现场做标识加以区分。
新风系统与室外相连的风管或者新风机组内部应设置可以自动连锁关闭且密闭性能好的电动风阀,保证建筑的气密性。
